Auteur Sujet: Réalisation de carte pour compléter le shield ATTiny  (Lu 28762 fois)

msport

  • Hero Member
  • *****
  • Messages: 862
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #60 le: mars 06, 2018, 12:51:01 pm »
Bonne idée pour ces quelques mA.
edit : Et comme cela, pas besoin de casser la tête pour avoir le bon Vgs. Mais on peut se passer de la résistance en série destinée à limiter le courant de charge de la capacité parasite de la gate vu la fréquence de commutation et la résistance interne du port de l'arduino.
« Modifié: mars 06, 2018, 01:48:51 pm par msport »
Cordialement

msport

  • Hero Member
  • *****
  • Messages: 862
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #61 le: mars 06, 2018, 02:10:59 pm »
les grands esprits se rencontrent ...
via le forum cdmrail, un shield commercial sur UNO qui assure les mêmes fonctions que notre projet (DU) - en partie - :
http://cdmrail.free.fr/ForumCDR/viewtopic.php?f=42&t=3381
Autre philosophie ...
Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1556
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #62 le: mars 06, 2018, 06:50:55 pm »
Bon, j'ai réussi à tout faire rentrer :-)

Nous avons donc l'alim:



Le DCC



L'ATTiny



Voici la carte (20,32 x 53,59) :



On peut l'utiliser de trois façons:

1 - entrée DCC seule avec en sortie le signal DCC entre 0 et 5V. On coupe la carte au niveau du trait horizontal blanc. On soude le strap S1, celui qui est au verso en jaune à côté de C3,  On soude un connecteur 3 broches sur K2. En bas GND, au milieu le 5V en haut le signal DCC. Les composants à souder sont : K1, R1, D1, OC1, R2 et R3.

2 - entrée DCC seule avec l'optocoupleur alimenté par le DCC. On coupe la carte au niveau du trait horizontal blanc. On soude le strap S1, celui qui est au verso en jaune à côté de C3, On soude un connecteur 3 broches sur K2. En bas GND, au milieu le 5V en haut le signal DCC. on connecte seulement le DCC et la masse à l'Arduino. Tous les composants de la moitié restante doivent être soudés (on peut éventuellement omettre Z1 et souder une queue de résistance entre les deux pads).

3 - carte complète, On soude les straps S2, S3, S4 et S5.  Tous les composants doivent être soudés. K2 sert à programmer l'ATTiny (ben oui, on ne va pas le dessouder :P). Les broches sont dans le même ordre que sur le UNO. De haut en bas le RESET, MOSI, MISO, SCLK, 5V et GND. Le connecteur K1 permet d'accéder aux pins de l'ATTiny. La 9 et la 10 sont amplifiées via un transistor et les résistances R4 et R5 mais on peut court-circuiter le transistor en soudant le strap correspondant (S6 ou S7). On peut également employer SCLK, MOSI et MISO comme sortie. Si mon compte est bon on a 9 sorties qui permettraient de commander le plus gros feu SNCF.
« Modifié: mars 06, 2018, 07:10:26 pm par Jean-Luc »
Cordialement

Dominique

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1914
  • 100% Arduino et N
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #63 le: mars 06, 2018, 06:54:29 pm »
J'ai voulu savoir quel décodeur DCC est utilisé dans ce projet Arcomora et j'ai trouvé dans le code la bibliothèque de Mynabay DCCDecoder.

Cordialement

Dominique

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1914
  • 100% Arduino et N
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #64 le: mars 06, 2018, 06:58:31 pm »
Alors là cette carte est très jolie et elle ouvre plein de possibilités.
Je suis preneur d'un exemplaire si possible.

Amicalement
Dominique
Cordialement

msport

  • Hero Member
  • *****
  • Messages: 862
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #65 le: mars 06, 2018, 08:48:53 pm »
Impressionnant ! Excellent, tout le monde y trouve son compte.
Cordialement

Thierry

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 551
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #66 le: mars 06, 2018, 09:49:31 pm »
Ça me va aussi, même si il faudra un jour penser à un circuit minimaliste en taille, parce que des décodeur DCC pour des accessoires, on risque de devoir en faire souvent et le schéma est très simple mais oblige à bricoler sur une plaque à bande... Sur le schéma joint de mon cru, et que je n'ai pas testé :) même si j'en ai assemblé un, les résistances et la diode sont debout pour économiser de la place... Alors je n'ose imaginer ce que ça donnerait avec des composants montés en surface.

msport

  • Hero Member
  • *****
  • Messages: 862
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #67 le: mars 06, 2018, 10:38:58 pm »
En soudant directement les cms sur les pattes de l'opto la diode et la 10K et en mettant la 2K (1,5K) sous thermorétractable on a l'encombrement minimum ... La 2e 10K peut être remplacée par un PULLUP (sauf sur les pro mini où il faut souder une 10 K cms un peu plus large entre 8 et 6 de l'opto,
Sur cette version, la 2K et la 2e 10K sont sous l'opto, avec raccourcissement des pattes inutiles et coupure de certaines liaisons aux pads.
Mais je suis sur que Jean-Luc en aurait casé trois sur la même plaque.
Photos ...
« Modifié: mars 06, 2018, 10:48:05 pm par msport »
Cordialement

msport

  • Hero Member
  • *****
  • Messages: 862
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #68 le: mars 06, 2018, 10:39:56 pm »
Encore plus risqué :
Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1556
    • Voir le profil
Re : Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #69 le: mars 06, 2018, 11:19:03 pm »
Attention Thierry,

Une LED supporte une tension inverse de 5V, tu ne peux pas l'employer comme redresseur sur le 15-18V du DCC
Cordialement

msport

  • Hero Member
  • *****
  • Messages: 862
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #70 le: mars 07, 2018, 09:19:17 am »
mais dans ce montage, cette led ne supporte en inverse que la tension directe de la led de l'opto, soit 2-3 V, si ça ne marche pas ce sera pour une autre raison ...
Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1556
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #71 le: mars 07, 2018, 09:25:41 am »
Exact  :)
Cordialement

Thierry

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 551
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #72 le: mars 07, 2018, 09:59:15 am »
D’ailleurs j'ai déjà un circuit basé sur ce schéma trouvé sur le Net, et il marche. En plus il signale la présence d'un signal DCC, ou au moins d'une tension sur la voie. Et ça n'a pas grillé !

msport

  • Hero Member
  • *****
  • Messages: 862
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #73 le: mars 07, 2018, 10:53:04 am »
On a bien d'autres générateurs de fumée ...
Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1556
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #74 le: mars 17, 2018, 10:50:08 am »
Bonjour,

Du coup j'ai mis le même montage pour avoir le pulse DCC sur les deux cartes prévues (carte ULN et carte avec ATTiny 84)

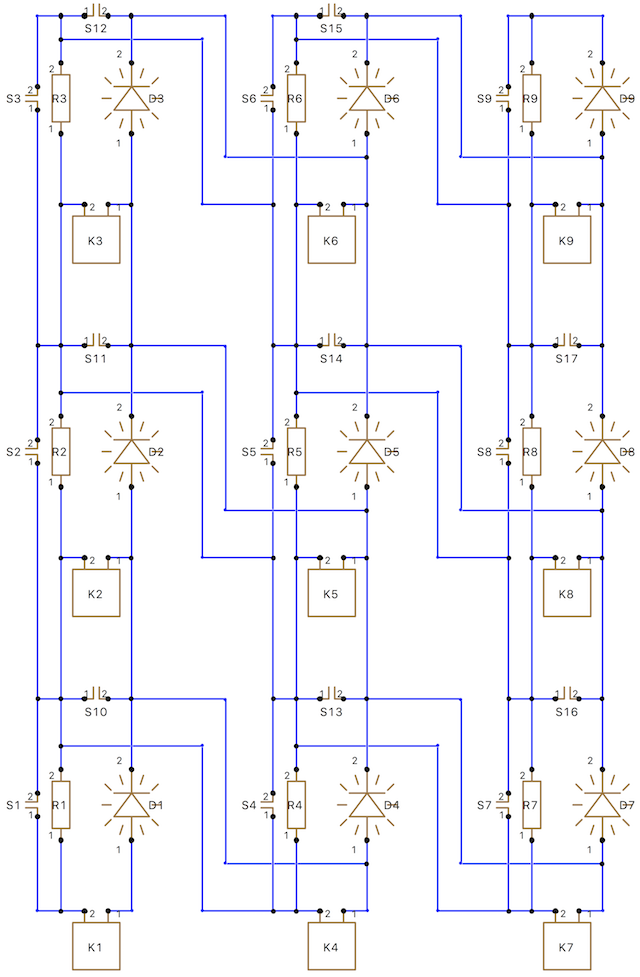

J'avais prévu une carte type nano avec une interface CAN mais je ne suis pas assez avancé sur le projet. Ça va retarder l'envoi. J'ai donc eu une autre idée : une carte sécable avec des LED pour l'éclairage intérieur des bâtiments. Il s'agit de 9 modules, chacun avec une LED et une résistance, que l'on peu couper horizontalement et verticalement pour avoir 1, 2 ou 3 LED en série. Des straps à souder permettent de court-circuiter des résistances et fermer le circuit. Le schéma :



L'implantation :



Je vais en conserver pas mal pour mon usage mais il en restera.
« Modifié: mars 17, 2018, 10:56:26 am par Jean-Luc »
