Messages récents

41

Vos projets / Re : Identification des trains par infrarouge

« Dernier message par bobyAndCo le mai 20, 2025, 08:55:51 pm »

J'ai eu envie de me faire plaisir en cherchant à réduire autant que possible la taille de l'émetteur embarqué.

Du coup, je suis passé par l'option composants CMS et montage par JLCPCB (sauf l'ATtyny pour pouvoir le programmer).

La taille du composant est de 22 mm x 19 mm.

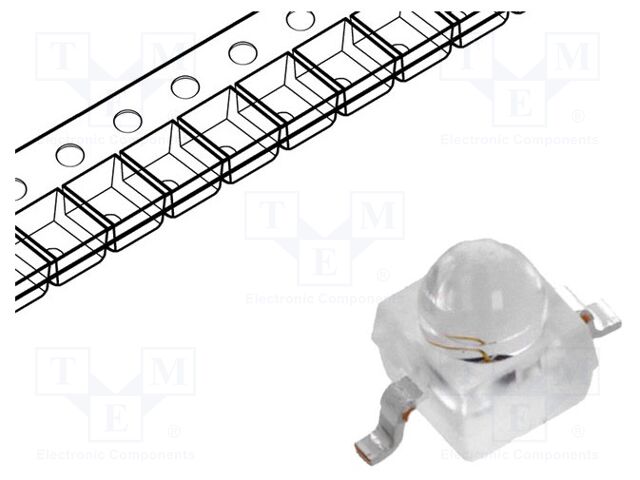

La led est minuscule et trouvera facilement sa place sous la locomotive ou un wagon.





J'ai aussi réalisé le code pour Raspberry Pi Pico pour lire jusqu'à 16 capteurs sous interruption et envoyer les données à Rocrail :

https://github.com/BOBILLEChristophe/identification_de_trains_infrarouge_38Khz/blob/main/IdTrainIr38KhzPicoRecepteur_multiInter/IdTrainIr38KhzPicoRecepteur_multiInter.ino



Christophe

42

Vos projets / Re : Booster La Box

« Dernier message par lebelge2 le mai 20, 2025, 06:19:01 pm »

Ce fusible général se place en série avec le signal DCC, sa valeur dépend du nombre de locomotives en service. Valeur entre 5 et 10 Ampères.

43

Shields et Modules / Re : Détecteur de Position Absolue Différentielle (DPAD)

« Dernier message par loulout le mai 20, 2025, 03:50:42 pm »

Merci beaucoup, mais je vais d'abord essayer les capteurs KY-018 (autour de 0.60 € pièce). En comparant les valeurs obtenues à partir de 2 capteurs, l'un de référence, l'autre sur la voie, et directement branchés sur une carte Arduino, ça devrait marcher. Apparemment ça ne nécessite aucun composant supplémentaire.

44

Shields et Modules / Re : Détecteur de Position Absolue Différentielle (DPAD)

« Dernier message par Dominique le mai 20, 2025, 03:44:05 pm »

N'ayant pas trouvé les fichiers Gerber, voici ceux que Michel (Msport) m'avait transmis, provenant de Geoff Bunza je pense :

45

Shields et Modules / Re : Re : Re : Détecteur de Position Absolue Différentielle (DPAD)

« Dernier message par Dominique le mai 20, 2025, 03:28:16 pm »

Les leds rouges sont à placer au-dessus des phototransistors, simplement dans la zone de détection afin qu'il y ait un peu de lumière.

A définir au moment du montage selon les contraintes.

46

Shields et Modules / Re : Re : Détecteur de Position Absolue Différentielle (DPAD)

« Dernier message par loulout le mai 20, 2025, 03:14:50 pm »

On doit certainement faire quelque chose avec ces  KY-018, mais c’est à tester. Pas forcément plus simple.

Les Gerbers sont donnés page précédente.

Perso, je trouve que ce système DAPD est très simple et efficace, les diodes sont quasiment invisibles meme en N et c’est rapide.
Je les utilise en point d’arrêt en bout de quai pour les arrêts en gare.
Attention, quand le train redémarre, il y a des détections parasites ente les wagons, à ignorer par soft.

Dans le noir, j’éclaire avec des diodes rouges décrites dans la page précédente

Ok, merci pour les infos. Les leds rouges sont à placer au-dessus des phototransistors ? Ou simplement dans la zone de détection afin qu'il y ait un peu de lumière ?

En tout cas, je suis étonné que cette solution ne soit pas plus connue et répandue.

47

Shields et Modules / Re : Détecteur de Position Absolue Différentielle (DPAD)

« Dernier message par Dominique le mai 20, 2025, 03:07:02 pm »

On doit certainement faire quelque chose avec ces  KY-018, mais c’est à tester. Pas forcément plus simple.

Les Gerbers sont donnés page précédente.

Perso, je trouve que ce système DAPD est très simple et efficace, les diodes sont quasiment invisibles meme en N et c’est rapide.
Je les utilise en point d’arrêt en bout de quai pour les arrêts en gare.
Attention, quand le train redémarre, il y a des détections parasites ente les wagons, à ignorer par soft.

Dans le noir, j’éclaire avec des diodes rouges décrites dans la page précédente

48

Shields et Modules / Re : Détecteur de Position Absolue Différentielle (DPAD)

« Dernier message par loulout le mai 20, 2025, 02:21:20 pm »

Je viens de découvrir cette méthode de détection qui me semble très intéressante. Je suis surpris qu'elle soit aussi peu connue car elle parait avoir beaucoup d'avantages par rapport aux autres méthodes. En êtes-vous toujours satisfaits ?

De mon côté, ne voulant pas me lancer dans la construction de circuits imprimés, je me demande s'il ne serait pas suffisant de comparer en permanence les valeurs de luminosité obtenues à l'aide de capteurs génériques comme le KY-018.

D'autre part, la vidéo présentée plus haut montre 3 configs de luminosité différentes dont l'obscurité. Comment ça se passe dans le noir ?

49

Présentez vous ! / Re : Chenillard fête foraine avec programmation d'un ATTiny

« Dernier message par chris_bzg le mai 20, 2025, 10:08:20 am »

Une autre question pour vous car j'ai dû y repenser cette nuit qui porte conseil :
Est-ce que les LED sont montées dans le bon sens ? Car, comme l'a expliqué Christophe, l'ULN2803 est aussi inverseur du signal.

Alors je sais, quand on pose des questions à quelqu'un qui a besoin d'aide, cela donne l'impression de le prendre pour un idiot. Ce n'est absolument pas le cas et mes collègues pourront vous dire que sur certains points, tout le monde peut se faire avoir, quelle que soit son degré d'expérience.

Toutes les questions qu'on pose servent à cerner le problème qui vous arrive (nous ne sommes pas sur place) : il n'y a rien de personnel, d'ailleurs on ne vous connait même pas.

On finira bien par trouver : la vidéo de l'article prouve bien que le montage fonctionne, et s'il fonctionne chez moi, forcément il fonctionnera chez vous.

50

Vos projets / Re : Booster La Box

« Dernier message par CATPLUS le mai 20, 2025, 09:29:36 am »

Bonjour Mr LeBelge2

Merci pour cette modification
Une question, vous avez installé un fusible sur le coté gauche du BTS7960, pourriez-vous svp nous en donner la valeur
