Auteur Sujet: Carte Pont tournant  (Lu 5154 fois)

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1199
    • Voir le profil
Carte Pont tournant
« le: février 13, 2016, 03:41:19 pm »
J'ai donc redessiné la carte pont tournant en format 10x10. La roue codeuse est marginalement plus petite car j'ai mis les capteurs sur la disgonale.

J'en ai profité pour ajouter le CAN et le DCC

Voici les schémas :

http://www.locoduino.org/pic/CartePontTournant/CartePontTournant.pdf

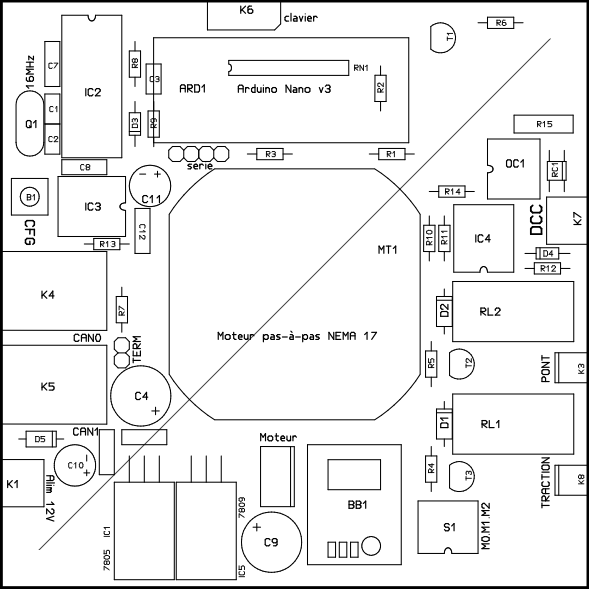

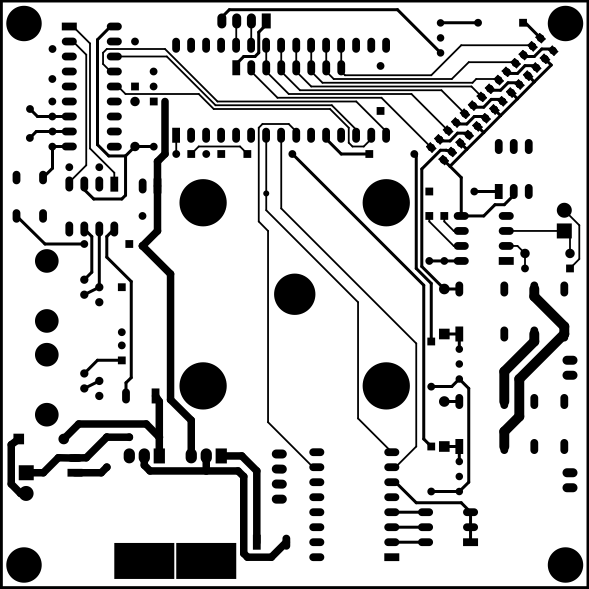

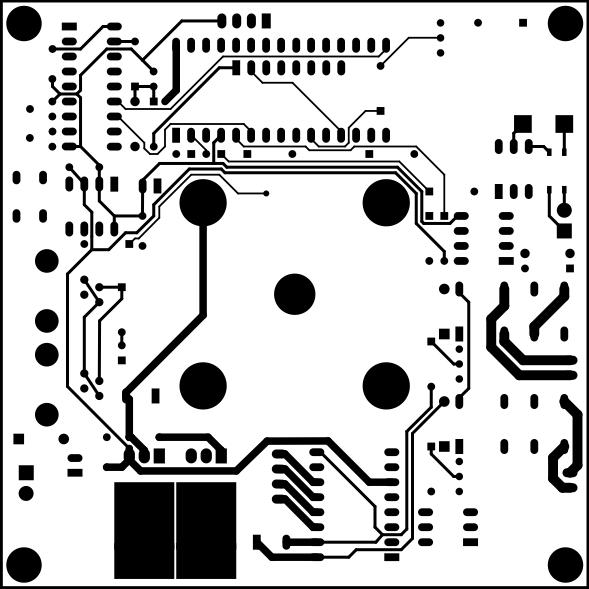

Et une partie des typons :





« Modifié: février 13, 2016, 09:01:44 pm par Jean-Luc »

DDEFF

  • Sr. Member
  • ****
  • Messages: 445
    • Voir le profil
Re : Carte Pont tournant
« Réponse #1 le: février 13, 2016, 07:00:21 pm »
T'es en forme, en ce moment ... ;D

Fatalement, j'aurais un pont tournant, mais pas encore à l'instant. Je n'ai même pas le réseau  :'(
Je vais déménager et j'aurais une pièce spéciale pour le train, mais ne sera pas avant aout.

J'ai vu ta vidéo. Une idée du fonctionnement ?

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1199
    • Voir le profil
Re : Carte Pont tournant
« Réponse #2 le: février 13, 2016, 07:47:49 pm »
Tout est expliqué sur mon blog :)

jpjcb66

  • Jr. Member
  • **
  • Messages: 61
    • Voir le profil
Re : Carte Pont tournant
« Réponse #3 le: février 13, 2016, 08:03:19 pm »
Un travail magnifique, plus pro que pro, et quelle pêche, ça avance, enfin ça tourne !

Mon réseau n'est pas monté non plus mais en fonction des disponibilités et de mon ordre d'arrivée je postule pour deux cartes.
Rien que pour le plaisir de voir tourner la bête.
Bravo.

jp



jpjcb66

  • Jr. Member
  • **
  • Messages: 61
    • Voir le profil
Re : Carte Pont tournant
« Réponse #4 le: février 13, 2016, 08:10:33 pm »
Tu as changé de moteur J-Luc ? Les caractéristiques sont les mêmes ?

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1199
    • Voir le profil
Re : Carte Pont tournant
« Réponse #5 le: février 13, 2016, 08:29:13 pm »
Merci les gars.

Ca n'a pas changé. C'est un NEMA 17 (taille du boitier, positionnement des perçages).

Celui que j'ai est un moteur vendu chez selectronic à 400 pas par tour et 12800 micro pas avec le DRV8824. C'est mieux qu'un 200 pas.

http://www.selectronic.fr/moteur-pas-a-pas-modele-pap-2.html

jpjcb66

  • Jr. Member
  • **
  • Messages: 61
    • Voir le profil
Re : Carte Pont tournant
« Réponse #6 le: février 13, 2016, 08:40:39 pm »
J'ai acheté le premier chez sélectronic aussi. Ce sont le mêmes cotes pour la fixation.
Le nema17 semble avoir une prise et on le trouve port gratuit chez Aliexpress 8,47€ (faut juste pas être pressé, c'est pas à côté la chine).
http://fr.aliexpress.com/item/Nema-17-Stepper-Motor-bipolar-4-leads-34mm-12V-0-4A-26Ncm-37oz-in-3D-printer/32261820443.html?spm=2114.44010208.4.23.YkM0i9

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1199
    • Voir le profil
Re : Carte Pont tournant
« Réponse #7 le: février 13, 2016, 08:43:58 pm »
D'après ce que je trouve sur le net avec la référence 42SHD0001, il s'agit d'un moteur 200 pas/tour

jpjcb66

  • Jr. Member
  • **
  • Messages: 61
    • Voir le profil
Re : Carte Pont tournant
« Réponse #8 le: février 13, 2016, 09:05:26 pm »
Ceux d'Aliexpress sont bien des 200 pas/tour aussi sous la ref nema17

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1199
    • Voir le profil
Re : Carte Pont tournant
« Réponse #9 le: février 13, 2016, 09:20:38 pm »
NEMA17 ne spécifie pas le nombre de pas par tour. Ça spécifie juste les dimensions. On trouve des NEMA17 200 pas par tour (1,9° par pas) et 400 pas par tour (0,8° par pas). En l'absence de spécification, il y a  fort à parier qu'il s'agit de 200 pas par tour. J'ai cherché la référence  donnée sur la page d'Ali Express et j'ai trouvé 200 pas par tour. Pour ces trucs là je n'achète  pas en Chine car les informations ne sont pas très détaillées. Il ne vaut mieux pas faire d'économies sur ce composant.

jpjcb66

  • Jr. Member
  • **
  • Messages: 61
    • Voir le profil
Re : Carte Pont tournant
« Réponse #10 le: février 13, 2016, 09:43:18 pm »
Ils specifient l'angle/pas.
C'est en effet plus raisonnable, et ces moteurs chez selectronic sont tout à fait abordables.
Bonne nuit.

bern69

  • Newbie
  • *
  • Messages: 33
    • Voir le profil
Re : Carte Pont tournant
« Réponse #11 le: février 29, 2016, 05:54:02 pm »
Bonjour Jean-Luc.
Tu as redessiné la carte Pont tournant avec schémas et typons superbes. Je ne sais pas si tu envisages de la mettre en fabrication chez Electro-D. ,dans l'affirmative je m'inscrit pour une. Mon réseau est à peine plus avancé que celui de Denis, mais l'emplacement de la plaque tournante est déja fixé, et un NEMA17 200pas/tour est déjà dans mes tiroirs.
Ton blog ,tout comme Locoduino, est mon "livre de chevet";  bien que je sois IGNARE en électronique, (ex-toubib), je prends mon "pied" à mettre en place une gestion de réseau comme  Denis la suggère, et une commande analogique de traction en PWM bien sûr. Par contre j'aurais sûrement besoin de vos lumières en programmation ,notamment des BUS CAN.

DDEFF

  • Sr. Member
  • ****
  • Messages: 445
    • Voir le profil
Re : Carte Pont tournant
« Réponse #12 le: février 29, 2016, 08:12:42 pm »
Au passage, pour bern69, si tu as des question sur la façon dont SGDD marche, n'hésite pas à me poser la question.
Je suis très heureux qu'on s'intéresse à mes "élucubrations"  :D

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1199
    • Voir le profil
Re : Carte Pont tournant
« Réponse #13 le: mars 01, 2016, 08:09:49 am »
Bonjour,

J'envisage de la faire fabriquer dans peu de temps. La commande est notée  :)

bern69

  • Newbie
  • *
  • Messages: 33
    • Voir le profil
Re : Carte Pont tournant
« Réponse #14 le: mars 01, 2016, 01:55:22 pm »
Au passage, pour bern69, si tu as des question sur la façon dont SGDD marche, n'hésite pas à me poser la question.
Je suis très heureux qu'on s'intéresse à mes "élucubrations"  :D
bonjour Denis , ta  proposition n'est pas tombée dans l'oreille d'un sourd. SGDD est une "élucubration"qui ouvre plein d'horizons...Le fil actuel n'est peut-être pas approprié. On en reparle .

Pour Jean-Luc, merci. J'en suis encore au niveau -1 du réseau. La retraite m'offre tout mon temps.......
