Auteur Sujet: Réalisation de carte pour compléter le shield ATTiny  (Lu 21009 fois)

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1440
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #75 le: mars 17, 2018, 11:13:03 am »

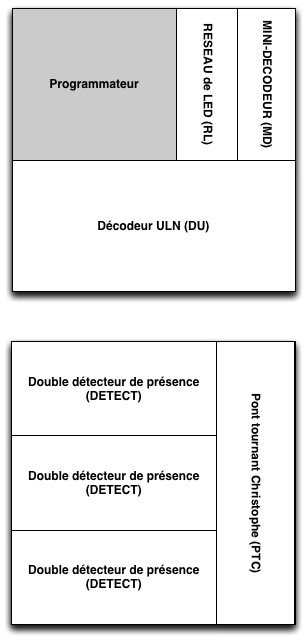

Je remets les cartes :



et le tableau, les cartes Programmateur étant déjà attribuées, manifestez vous ! :

LocoduinisteDU (10)RL (10)PTC (10)DETECT (30)DETECT_SINGLE (80)MD (10)
Jean-Luc08  (+2)0001
msport2 (+6)00(6)02 (+1)
Dominique000(24)04
CATPLUS000(24)00
Thierry200(4)02
TOTAL4 (10)8 (10)0(58)09 (10)

Entre parenthèses sur la ligne du haut le nombre disponible. Va falloir négocier entre vous pour les détecteurs :)
« Modifié: mars 22, 2018, 06:45:00 pm par Jean-Luc »
Cordialement

msport

  • Hero Member
  • *****
  • Messages: 679
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #76 le: mars 17, 2018, 02:43:27 pm »
Bonjour Jean-Luc,
je pensais que pour t'éviter de faire une épicerie casse-tête on prenait des cartes 10x10 complètes. Ce qui me va bien. (une de chaque pour moi, si ok)
De fait, si j'ai bien compris, à moins de 2€ (+port - et commission  ;) - ) les deux cartes, il n'y a pas besoin de réfléchir longtemps.
Mais si une autre répartition est possible :
           | DU   | RL   | PTC   | DETECT   | MD
msport   | 2   | 0   | 0           | 6           | 2

Incidemment, comme je n'ai pas trouvé pas les optos hors TME, pourrais-tu en ajouter un par carte DU si tu en commandes ?
Un grand merci pour tout.
Cordialement

Dominique

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1725
  • 100% Arduino et N
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #77 le: mars 17, 2018, 03:35:03 pm »
Mon choix :

| DU| RL| PTC| DETECT| MD
Dominique| 0| 0| 0| (24)| 4

J'ai mis 24 pour les détecteurs mais ç'est négociable pour partager
Idem pour mes mini-décodeurs, je peux en prendre plus s'il en reste

De toute façon on ne te laissera pas sur les bras des circuits dont tu n'as pas besoin.

Amicalement
Dominique

msport

  • Hero Member
  • *****
  • Messages: 679
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #78 le: mars 17, 2018, 04:49:26 pm »
Et au fait, je n'ai pas retrouvé la description du montage pour le pont tournant de Christophe bien que cela me dise quelque chose ... Publié ici ou ailleurs ?

Edit : Et si il n'y a pas de candidat pour les 8 autres DU et les autres 6 MD, je les prends ...
« Modifié: mars 17, 2018, 05:57:55 pm par msport »
Cordialement

CATPLUS

  • Full Member
  • ***
  • Messages: 224
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #79 le: mars 17, 2018, 05:19:00 pm »
Bonjour
Mon choix

S'il y  a encore quelques détecteurs (24), je suis preneur

Cordialement
Marcel
« Modifié: mars 17, 2018, 05:23:25 pm par CATPLUS »
Best Regards

Thierry

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 503
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #80 le: mars 18, 2018, 06:17:39 pm »
Désolé du délai, mais je n'ai pu me connecter hier, la faute à la neige : bloqué près de quatre heures dans l'Oise et dégagé par des chasses-neige !
Bref je prend ceci, si possible :

      | DU   | RL   | PTC   | DETECT   | MD
thierry   | 2   | 0   | 0      | 4      | 2

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1440
    • Voir le profil
Re : Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #81 le: mars 20, 2018, 09:54:33 am »
Et au fait, je n'ai pas retrouvé la description du montage pour le pont tournant de Christophe bien que cela me dise quelque chose ... Publié ici ou ailleurs ?

Je laisse bobyAndCo t'expliquer  :)
Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1440
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #82 le: mars 21, 2018, 07:44:51 pm »
J'ai presque terminé la dernière carte (PTC). Dès que c'est fait, j'assemble et j'envoie chez Seeedstudio.

Côté coût, on sera à environ 20€ pour 10 exemplaires des deux cartes port compris (oui, 1€ la carte 10x10). À cela il faudra ajouter le port en France.

Concernant les composants, en plus des optocoupleurs pour la DU, on peut ajouter ce qu'il faut. Je pense notamment à l'ATTiny84, aux capas chimiques qui doivent avoir la bonne empreinte, au régulateur, résistances subminiatures, etc
Je fais la commande et je dispatche avec les cartes.
Cordialement

msport

  • Hero Member
  • *****
  • Messages: 679
  • HO avec DCC++ en DIY Réseaux très éphémères
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #83 le: mars 21, 2018, 09:49:11 pm »
Super,
en ce qui me concerne, je suis preneur de ce qui peut être disponible pour simplifier l'approvisionnement.
Merci.
Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1440
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #84 le: mars 21, 2018, 10:41:01 pm »

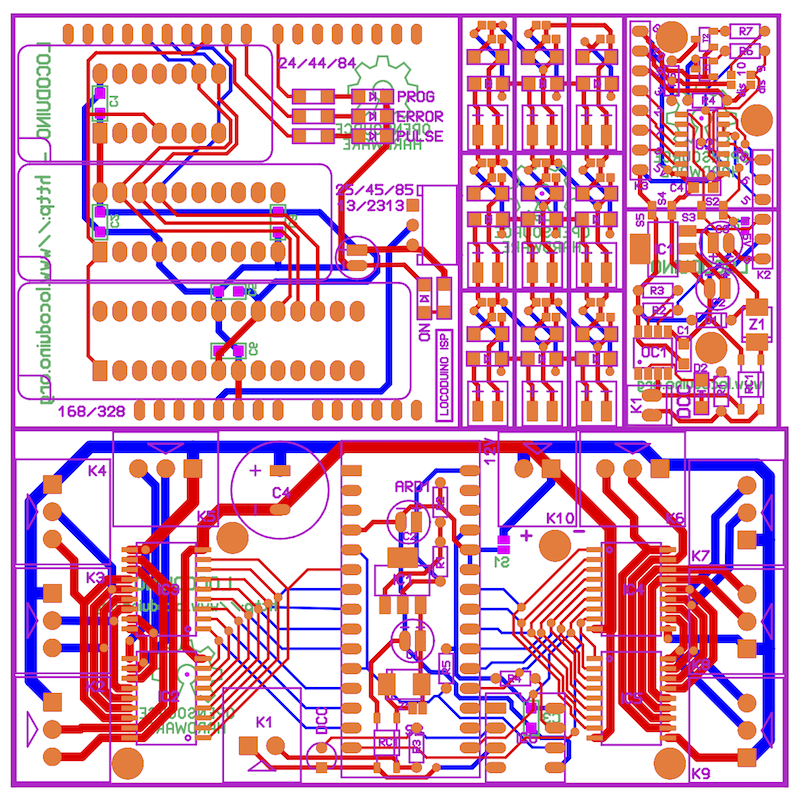

La première carte est assemblée :

Cordialement

CATPLUS

  • Full Member
  • ***
  • Messages: 224
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #85 le: mars 21, 2018, 11:46:40 pm »
Bonsoir Jean-Luc
Sacré boulot. Merci
Cordialement
Marcel
Best Regards

Dominique

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1725
  • 100% Arduino et N
    • Voir le profil
Re : Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #86 le: mars 22, 2018, 10:04:07 am »
Entre parenthèses sur la ligne du haut le nombre disponible. Va falloir négocier entre vous pour les détecteurs :)

Pour les décodeurs, n’oublions pas qu’ils sont doubles, donc ça fait 60 décodeurs.

Sur un projet de mon club, j’en ai besoin de 44 et sur le Locoduinodrome il en faut 8, soit 52. Il m’en reste 16 d’une fabrication précédente, donc je peux réduire ma part à 20 paires (dont 2 pour la maintenance éventuelle).

L’ideal serait de fabriquer quelques plaques de décodeurs en plus, si possible ?

Je suis prêt à financer et stocker les surplus s’il y en a.

Amicalement
Dominique
« Modifié: mars 22, 2018, 10:07:43 am par Dominique »

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1440
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #87 le: mars 22, 2018, 11:39:22 am »

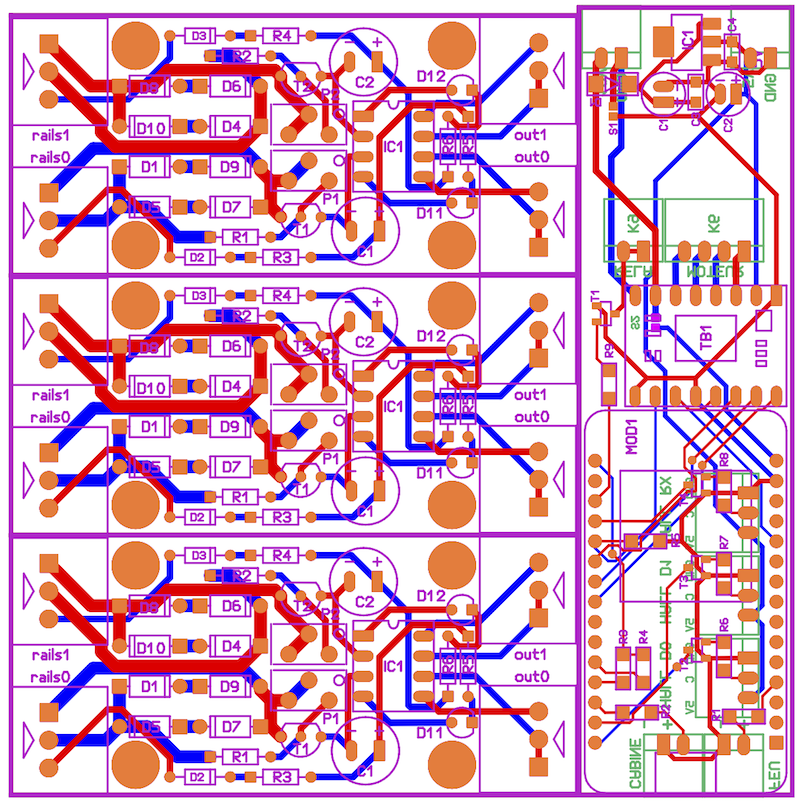

La seconde carte est assemblée :

Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1440
    • Voir le profil
Re : Re : Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #88 le: mars 22, 2018, 11:51:08 am »
Entre parenthèses sur la ligne du haut le nombre disponible. Va falloir négocier entre vous pour les détecteurs :)

Pour les décodeurs, n’oublions pas qu’ils sont doubles, donc ça fait 60 décodeurs.

Je compte le nombre de cartes, j'ai précisé que DETECT correspondait à un détecteur double. J'ai donc considéré que les quantités demandées correspondait à des détecteurs doubles.

Citer
Sur un projet de mon club, j’en ai besoin de 44 et sur le Locoduinodrome il en faut 8

Idéalement, le nœud du Locoduinodrome intégrerait un détecteur, inutile d'en prévoir un séparé. Malheureusement l'informatique « pure » voit ça différemment donc je ne ferai pas de hard, donc pas de détecteur intégré.

Citer
soit 52. Il m’en reste 16 d’une fabrication précédente, donc je peux réduire ma part à 20 paires (dont 2 pour la maintenance éventuelle).

L’ideal serait de fabriquer quelques plaques de décodeurs en plus, si possible ?

Pourquoi pas mais il faut trouver quoi mettre à la place de la carte pont tournant de bobyAndCo car je doute qu'il ait besoin de 20 exemplaires. Déjà 10 il va stocker de l'époxy. Il y a la place pour un ProMini, le CAN, un détecteur, ... mais on va mettre autre chose.
Cordialement

Jean-Luc

  • Global Moderator
  • Hero Member
  • *****
  • Messages: 1440
    • Voir le profil
Re : Réalisation de carte pour compléter le shield ATTiny
« Réponse #89 le: mars 22, 2018, 12:04:27 pm »
Concernant le placement des composants, j'ai ici ou là opté pour des composants CMS pour plusieurs raisons :
  • Miniaturiser certaines cartes comme MD
  • Ne pas avoir de composants traversants à certains endroits pour des raisons mécaniques : PTC et RL
  • Avoir la place pour une sérigraphie claire : Programmateur
  • Le coût : un ATTiny 84 CMS coûte 1€02 par 5, le même en DIP coûte 1€49.

Je suis conscient que vous n'êtes pas tous très à l'aise en soudure et je me propose donc de souder les CMS, ou au moins les plus petits, pour ceux qui le demandent. Ne vous inquiétez pas, j'adore ça :)
Cordialement
